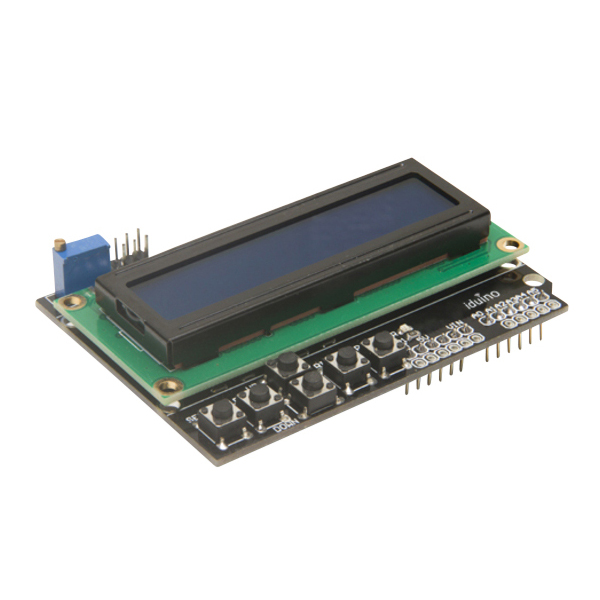

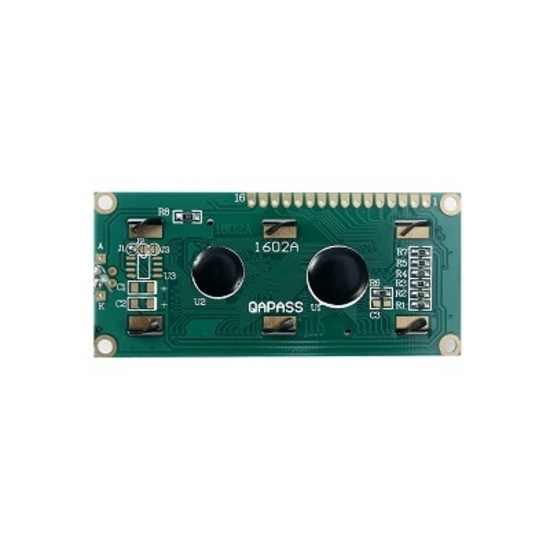

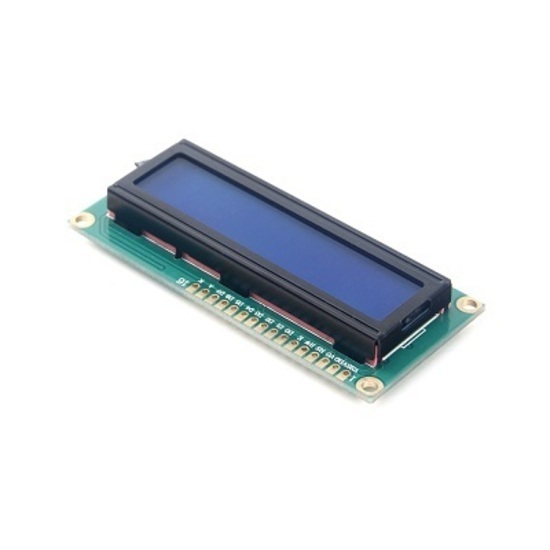

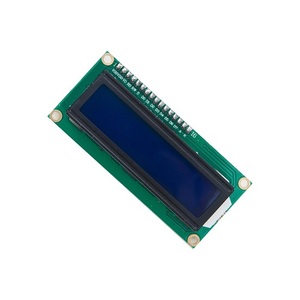

Displaymodul til Arduino

Som den professionelle producent vil vi gerne give dig displaymodul til Arduino. Først er grænsefladen. Alle disse skærme understøtter SPI. Udviklere spekulerer ofte på: "Hvilken grænseflade bruger færrest GPIO-ben? Er denne grænseflade hurtig nok til, at min applikation kan opdatere skærmen?" Når du bruger en relativt lille processor som Arduino, er SPI ofte det bedste valg, fordi det kun kræver et lille antal ledninger (3 eller 4), men dette begrænser også den samlede størrelse (antal pixels), der hurtigt kan kontrolleres. I2C er en anden grænseflademulighed, der kan holde GPIO'en åben. Til Arduino-skærme anbefaler vi generelt at bruge SPI over I2C, fordi SPI er hurtigere og bedre egnet til at håndtere komplekse dataoverførsler, såsom at læse billeddata fra et SD-kort.

Dernæst skal vi overveje den anden faktor i valget af en Arduino-skærm: antallet af pixels. Vi anbefaler generelt at bruge en skærm med en opløsning på 320x240 eller mindre til brug med Arduino. For eksempel vil en 320x240 24-bit skærm kræve 230.400 bytes *(8 + 2) = 2.304.000 bit pr. frame. Hvis vi dividerer dette med 8.000.000 (Arduino SPI-hastighed er 8MHZ), får vi 0,288 sekunder pr. billede eller 3,5 billeder pr. sekund. Selvom 3,5 fps er tilstrækkeligt til mange applikationer, er det ikke specielt hurtigt. Brug af en skærm med færre bits pr. pixel eller færre pixels vil øge billedhastigheden. Du kan bruge lommeregneren nedenfor til at beregne billedhastigheden for en skærm ved hjælp af SPI og Arduino.

Endelig anbefaler vi Display Module For Arduino, der er nemme at forbinde til Arduino. Disse skærme er normalt udstyret med ZIF-haler eller gennemgående huller, der er nemme at lodde, hvilket undgår besværet med lodning med fin stigning. Disse skærme kan bringes op på CFA10102 universelle breakout board eller gennem et brugerdefineret CFA breakout board.

Finally, we choose displays that can provide high panel voltages from the Arduino itself or a compatible breakout board.

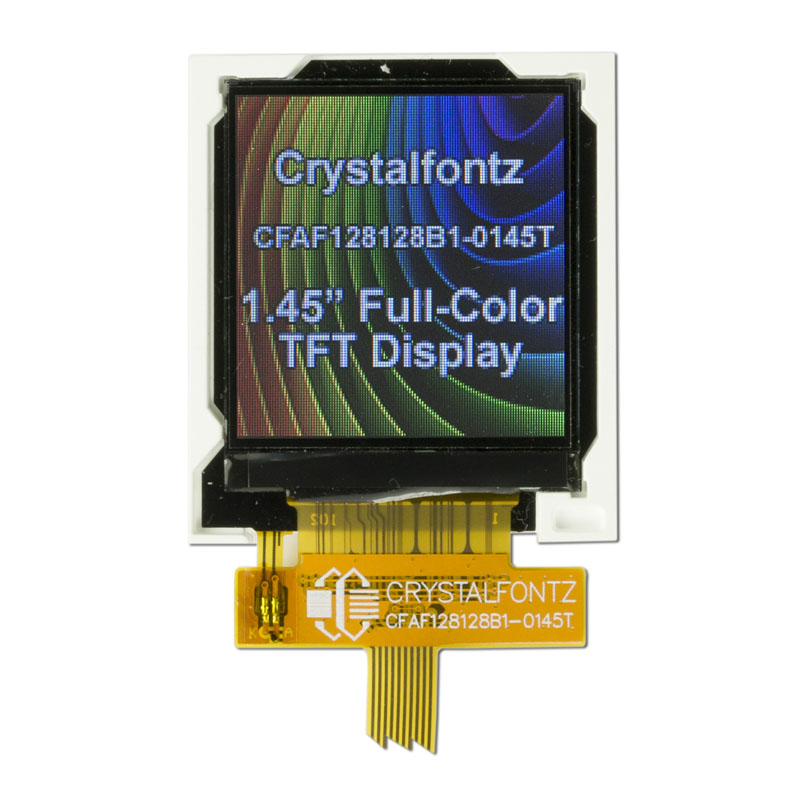

128x128 1.45" Full Color TFT LCD Display

Varenummer: CFAF128128B1-0145T

Dette 1,45" diagonale grafiske TFT LCD-skærmmodul vil tilføje en masse spænding til dit projekt. Selvom det ofte omtales som en 1,44" farve-TFT, runder vi det op til 1,45". Denne lille skærm pakker 128x128 fuldfarvepixel til en én -kvadrat-tommer aktivt skærmområde Det er et ideelt valg, når du har brug for en levende, detaljeret skærm, mens den vejer mindre end 5 gram, og den bidrager knap til den samlede vægt af en håndholdt eller bærbar enhed.

Takket være den indbyggede ST7735S eller en kompatibel controller behøver du kun en enkelt 3,3V-forsyning til at forsyne alt. SPI-værtsgrænsefladen giver fuld læse- og skriveadgang til skærmen med kun 10 ben. En enkelt lysende hvid LED-baggrundsbelysning er forsynet med anode (A, +) og katode (K, -) ben, der forbinder til det fleksible printede kredsløb (FPC) ende. For at oprette forbindelse behøver du kun at bruge et standard 10-leder, 0,5 mm SMT ZIF-stik.

Ved hjælp af en simpel SPI-grænseflade kan du nemt implementere en Arduino + TFT-skærmdemonstration.

Selvom SPI-grænsefladen kun kræver et par ledninger for at styre dette TFT LCD-modul, kan den stadig overføre data med en hastighed, der understøtter 20 FPS (frames per second), hvilket er nok til at afspille jævne dynamiske videoer.

For projektinstruktioner om, hvordan du tilslutter denne TFT (inklusive Arduino Sketch), besøg venligst vores forum.

To get started, download the datasheet and SPI example code. Whenever you integrate this display into your application, RGB is here to support you.
